Ha tompahegesztett csőszerelvényekről van szó, a megfelelő falvastagság kiválasztása kritikus döntés, amely jelentősen befolyásolhatja csőrendszerének teljesítményét, biztonságát és költséghatékonyságát. Tapasztalt tompahegesztett csőszerelvény-szállítóként első kézből tapasztaltam ennek a választásnak a fontosságát a különböző ipari alkalmazásokban. Ebben a blogban megosztok néhány kulcsfontosságú tényezőt és irányelvet, amelyek segítenek a helyes döntés meghozatalában.
A falvastagság alapjainak megértése
A tompahegesztett csőszerelvények falvastagsága határozza meg a belső és külső nyomásnak, a korróziónak és a mechanikai igénybevételeknek ellenálló képességét. Általában hüvelykben vagy milliméterben mérik, és szabványos csőütemezések szerint határozzák meg. A különböző ütemezések különböző falvastagságokat jelölnek egy adott csőátmérőhöz. Például a 40. ütemterv és a 80. ütemezés két gyakran használt ütemterv, ahol a 80. ütemezés vastagabb falú, mint a 40. ütemezés azonos névleges csőméret esetén.
A falvastagság kiválasztását befolyásoló tényezők
1. Nyomáskövetelmények
Az egyik elsődleges szempont, amelyet figyelembe kell venni, a belső nyomás, amelynek a csőszerelvény ki lesz téve. A nagyobb nyomású alkalmazásokhoz vastagabb falú szerelvények szükségesek, hogy megakadályozzák a szétrepedést vagy a szivárgást. A szerelvény nyomásértéke közvetlenül függ a falvastagságtól, az anyagtól és az átmérőtől. Az ipari szabványügyi szervezetek által biztosított nyomás-besorolási táblázatok segítségével meghatározhatja a megfelelő falvastagságot a rendszer maximális üzemi nyomása alapján. Például a nagynyomású gőzvezetékeknél a vastag falú szerelvények elengedhetetlenek a biztonságos és megbízható működés érdekében.
2. A folyadék jellemzői
A csövön átáramló folyadék természete is döntő szerepet játszik. A korrozív folyadékok, mint például a savak vagy a sós víz, fokozatosan erodálhatják a szerelvény belső felületét. Ilyen esetekben a vastagabb fal hosszabb élettartamot biztosíthat azáltal, hogy némi anyagveszteséget tesz lehetővé a korrózió miatt. Ezenkívül a folyadék viszkozitása és hőmérséklete befolyásolhatja a szerelvény feszültségét. A magas hőmérsékletű folyadékok vastagabb falakat igényelhetnek a szerkezeti integritás fenntartásához, mivel az anyag szilárdsága csökkenhet magasabb hőmérsékleten.
3. Mechanikai terhelések
A külső mechanikai terhelések, mint például a vibráció, hajlítás vagy ütés, megterhelhetik a csőszerelvényeket. Ha a szerelvény olyan helyen van, ahol ilyen terhelésnek lehet kitéve, a vastagabb fal növelheti a deformációval és meghibásodással szembeni ellenállását. Például egy nehéz gépekkel felszerelt gyártóüzemben telepített csőrendszerben a szerelvényeknek repedés vagy szivárgás nélkül kell ellenállniuk a rezgéseknek.
4. Telepítési feltételek
A beépítési környezet is befolyásolhatja a falvastagság kiválasztását. Ha a szerelvényt szűk helyre vagy olyan helyre kell felszerelni, ahol a karbantartás miatt korlátozott a hozzáférés, a vastagabb falat érdemes előnyben részesíteni, hogy csökkentse a telepítés vagy a későbbi szervizelés során bekövetkező sérülések kockázatát. Másrészt, bizonyos alkalmazásokban, ahol a súly aggodalomra ad okot, például a repülőgépiparban vagy a tengeri iparban, vékonyabb falat is lehet választani, amennyiben az még megfelel a teljesítménykövetelményeknek.
Anyagi megfontolások

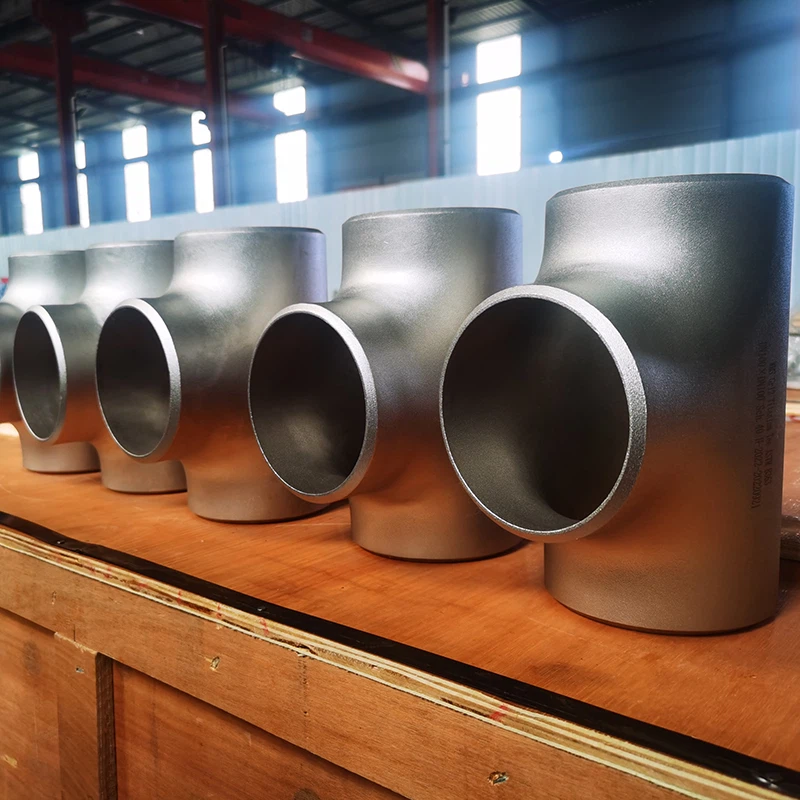

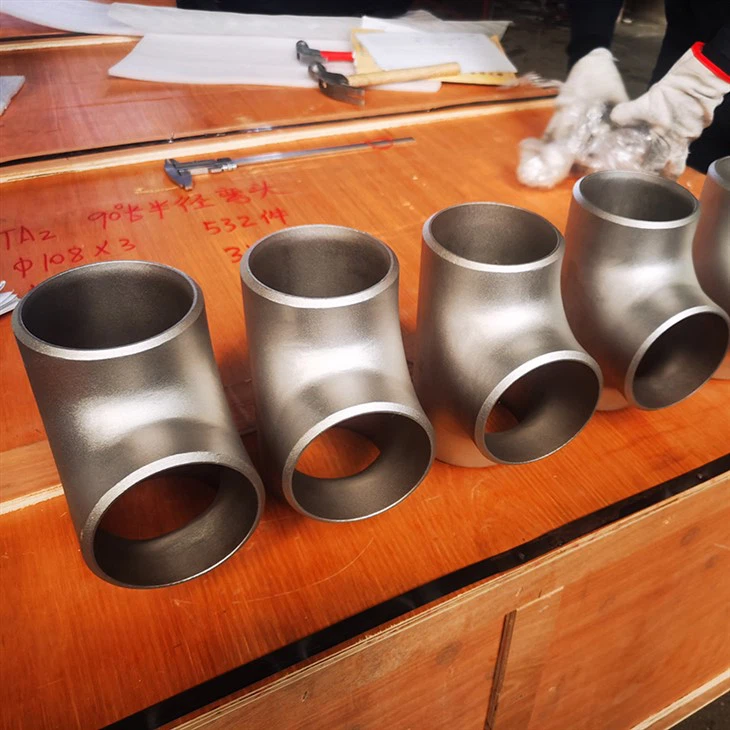

A tompahegesztett csőszerelvény anyagának megválasztása szorosan összefügg a falvastagsággal. A különböző anyagok szilárdsági és korrózióállósági tulajdonságokkal rendelkeznek. Például a rozsdamentes acél kiváló korrózióállóságáról ismert, ami azt jelenti, hogy bizonyos esetekben a vékonyabb fal is elegendő lehet egy szénacél vasalathoz képest korrozív környezetben.Rozsdamentes acél csonkvégnépszerű választás olyan alkalmazásokhoz, ahol a korrózióállóság döntő fontosságú. A titán egy másik nagy teljesítményű anyag, amely kiváló szilárdság/tömeg arányt és kiváló korrózióállóságot kínál.Titán idomolyan igényes alkalmazásokban használható, mint a vegyi feldolgozás, valamint a tengeri olaj- és gázkitermelés.
Iparági szabványok és kódexek
A tompahegesztett csőszerelvények falvastagságának kiválasztásakor elengedhetetlen az ipari szabványok és előírások betartása. Az olyan szabványok, mint az ASME B31.3 (Process Piping), az ASME B31.1 (Power Piping) és az API (American Petroleum Institute) szabványok részletes útmutatást adnak a csövek és idomok tervezésére vonatkozóan, beleértve a falvastagságra vonatkozó követelményeket is. Ezek a szabványok biztosítják a csőrendszer biztonságát és megbízhatóságát, és gyakran előírják a szabályozó hatóságok.
Költség-haszon elemzés
Míg a vastagabb falú szerelvények általában jobb teljesítményt és tartósságot kínálnak, magasabb költségekkel is járnak. Fontos, hogy költség-haszon elemzést végezzen, hogy megtalálja az optimális egyensúlyt a teljesítmény és a költségek között. Vegye figyelembe a kezdeti vételárat, a beépítési költséget, a karbantartási költséget és a szerelvény várható élettartamát. Egyes esetekben a kissé vastagabb fal hosszabb élettartamot és kevesebb karbantartási igényt eredményezhet, ami idővel ellensúlyozhatja a magasabb kezdeti költségeket.
A falvastagság kiválasztásának folyamata lépésről lépésre
- Határozza meg a rendszerkövetelményeket: Világosan határozza meg a csőrendszer maximális üzemi nyomását, folyadékjellemzőit, mechanikai terheléseit és hőmérséklet-tartományát.
- Válassza ki az Anyagot: A folyadék és a környezeti feltételek alapján válassza ki a megfelelő anyagot a szerelvényhez. Vegye figyelembe az olyan tényezőket, mint a korrózióállóság, szilárdság és költség.
- Lásd: Szabványok: Tekintse meg az ipari szabványokat és kódokat az alkalmazás minimális falvastagsági követelményeinek meghatározásához.
- Hajtsa végre a számításokat: Használjon mérnöki számításokat vagy szoftvereszközöket a falvastagság megfelelőségének ellenőrzésére a rendszer adott körülményei alapján.
- Fontolja meg a jövőbeli bővítést: Ha fennáll a lehetőség a rendszer jövőbeni bővítésére vagy az üzemi feltételek megváltozására, érdemes lehet valamivel vastagabb falat választani, hogy alkalmazkodni tudjon ezekhez a lehetséges változásokhoz.
Példák a falvastagság kiválasztására különböző alkalmazásokban
1. Vegyi feldolgozás
Vegyipari feldolgozó üzemben, ahol korrozív vegyszereket szállítanak,Rozsdamentes acél keresztáltalában viszonylag vastag falú szerelvényeket használnak. A vastag fal puffert biztosít a korrózió ellen, és biztosítja a csőrendszer hosszú távú integritását.
2. Olaj- és gázipar
A tengeri olaj- és gázplatformokon a csövek kemény környezeti feltételeknek vannak kitéve, beleértve a nagy nyomást, a sósvízi korróziót és a mechanikai terhelést. A vastag falú tompahegesztett csőszerelvények elengedhetetlenek ezeknek a kihívásoknak való kiálláshoz és a műveletek biztonságának biztosításához.
3. Áramtermelés
A nukleáris és fosszilis tüzelőanyag-alapú erőművekben a csőrendszerek magas hőmérsékletű és nagynyomású folyadékokat szállítanak. A megfelelő falvastagság kiválasztása a vasalatokhoz kulcsfontosságú a szivárgások elkerülése és a hatékony energiaátvitel érdekében.
Következtetés
A tompahegesztett csőszerelvények megfelelő falvastagságának kiválasztása összetett, de elengedhetetlen feladat. Az olyan tényezők figyelembevételével, mint a nyomáskövetelmények, a folyadék jellemzői, a mechanikai terhelések, az anyagtulajdonságok és az ipari szabványok, megalapozott döntést hozhat, amely biztonságos, megbízható és költséghatékony csőrendszert eredményez. Tompahegesztett csőszerelvény-szállítóként elkötelezett vagyok amellett, hogy kiváló minőségű termékeket és szakértői tanácsokat kínáljak, hogy segítsek Önnek megfelelni az Ön egyedi igényeinek. Ha új csőrendszer tervezése vagy egy meglévő korszerűsítése folyamatban van, azt javasoljuk, hogy lépjen kapcsolatba igényeivel, és találja meg a legjobb megoldásokat projektje számára. Dolgozzunk együtt annak érdekében, hogy sikeres legyen a csőszerelés.
Hivatkozások
- ASME B31.3 Process Piping Code
- ASME B31.1 tápvezeték kód
- API szabványok olaj- és gázipari csővezetékekhez
- Anyagtulajdonságok adatbázisai rozsdamentes acélhoz, titánhoz és egyéb fémekhez
